一、产品概述：

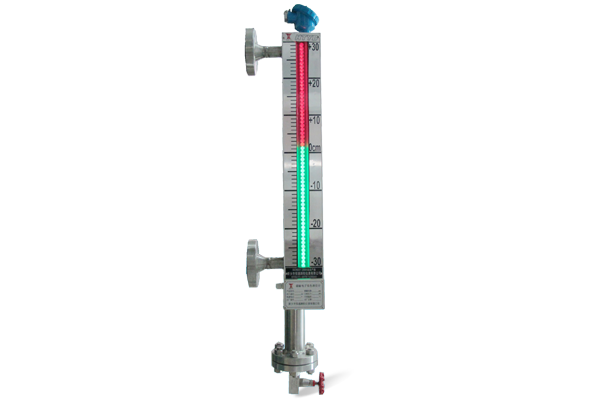

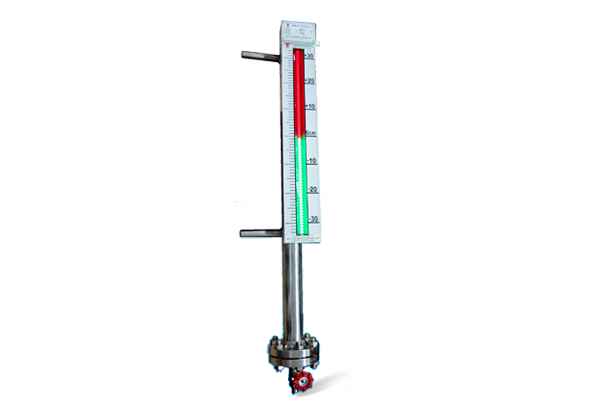

SSP系列磁敏电子双色液位计是我公司在CDS-6型产品的基础上经过全体科研人员共同努力进一步研制出来的新型产品，与CDS-6型相比，发光亮度高，可视距离更远，标尺刻度更清晰，显示范围更大，产品更具系列化。该产品是磁翻板液位计的换代产品，磁翻板液位计因自身没有光源，可视距离近，不易观察液位，尤其在环境烟尘大、含有微细铁屑的钢铁企业，由于磁吸附作用，微细铁屑把磁翻板的红、绿颜色覆盖，无法观察液位，存在严重的事故隐患。该系列双色液位计，液位显示采用高亮度LED双色发光管，组成红、绿光柱显示液位，白天观察距离60m，夜间可达200m以上。可替代磁翻板液位计、直读式玻璃液位计，还应用于传统玻璃液位计无法克服的高温、高压、高黏度、易燃、易爆及腐蚀性介质等场合，广泛应用于各种工业过程中的液位显示。

二、结构原理：

非磁性传感器管通过上下法兰与液体容器连通，在传感器管内装有一个磁性浮子，浮子根据介质的比重设计，浮子内磁钢与容器内液面等高，液位显示盒内感磁部件和LED双色发光管上下有序排列，与磁场相对应的感磁部件受磁后，触发相应的电路，无液全红，满液全绿；红色显示汽相，绿色显示液相，红绿交界处就是容器内的实际液位，液绿汽红，一目了然。

三、产品特点：

1、 汽红液绿，显示清晰，观察角度大，可视距离远

2、 本体选用**不锈钢制造，液位计显示装置与容器内的介质不接触，无泄露，适宜于一、

二、三类压力容器使用。并对内装易燃、有毒和腐蚀性介质的容器绝对安全可靠。

3、 显示量程大，使用范围广，可用于高温高压场合。

4、 密封面比传统的玻璃液位计减少95%的漏点，克服了石油、化工、医药等行业压力容器与液位计连接的跑、冒、滴、漏等薄弱环节。

5、 用户如需，可1：1、1：2、1：4无变送直接远传显示液位；可配套输出4～20mA标准信号，实现液位的远传显示和容器群液位的集中监控；亦可实现水位自动调节、连锁保护。

四、技术参数：

附表：1使用场合列表

附表：2防腐性材料：
