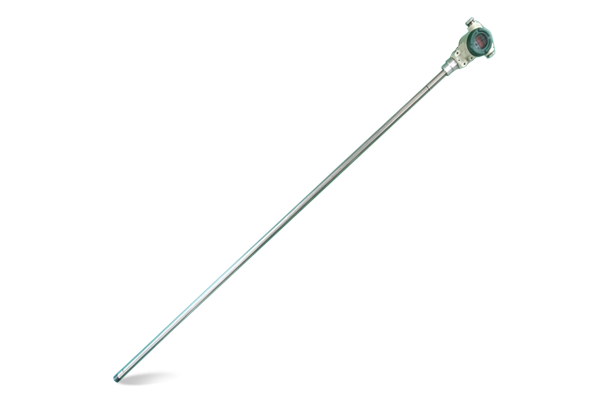

1、HTSSY-Ⅰ型

原理概述

该系列液位变送器由干簧管、精密电阻构成的电位器和放大变换电路组成。当液位计内的磁性浮子的磁力线作用到某一位置的磁簧管时，该磁簧管闭合使电位器输出一定数值的电阻值，随着液位的高低变化电位器和放大变换电路将液位高低变化转换成近似线性的4～20mADC信号输出，以实现对液位信号的传送或控制。

技术参数

供电电源：24CDC（15~35V)

输出电流：4～20mADC（二线制）

分 辨 率：1mm～10mm

负载电阻：500Ω（24VDC供电时）

传送距离：≥3000m

环境温度：≤100℃；≤200℃（高温型）

接 线 盒：铝合金喷塑壳体

电气接口：M×1.5内螺纹

防护等级：IP65

防爆等级：符合ExibllCT5要求

2、HTSSY-Ⅱ型

原理概述

内部采用微处理器进行数字运算，实现了高精度，无温漂的液位测量，具有4位现场数码显示，3位按键，可同时输数RS485现场总线数据和4～20mA模拟数据。采用国际流行的现场总线,Modbus RTU/ASCⅡ和西门子PPI协议，通讯协议开放；可以和主流工业自动化组态软件连接，如：组态王、MCGS、三维力控、iFIX等，方便地组成计算机采集控制系统；可以和主流PLC直接连接：如西门子S7-200系列PLC,台达、三菱等PLC，方便的组成计算机采集控制系统或DCS系统，无须PLC扩展模拟模块，无需标定，为用户节约了成本。

技术参数

供电电源：9～36VDC

输出类型：RS485数据输出和一路4～20mA模拟信号

传输距离：1200m/9600BPS

通讯协议：Modbus RTU/ASCⅡ、西门子PPI协议可选

通讯参数：地址、波特率在线可设

电源保护：具有反接保护

输出负载：4～20mA:0～600Ω/24VDC；0～1000Ω/36VDC

输出保护：输出短路无限制

输出精度：±0.1%F.S

温度漂移：4～20mA：±0.001%F.S/℃

响应时间：0.01s～1s可设置

防护等级：IP65
